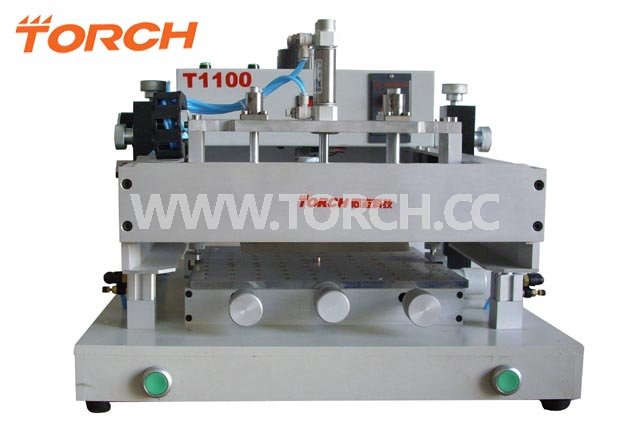

【商品名稱】：臺式半自動精密絲印機T1100
【生產廠家】：同志科技
【商品規格】：T1100
【商品簡介】：
T1100是高精密半自動印刷機
T1100提供了安全保障，并幫助操作人員養成良好的操作習慣，生產時需同時按下雙開關操作按鈕，機器自動完成單次印刷過程，印刷完畢后，操作人從操作臺中取出PCB板放入周轉箱或直接送入貼片機，再將另一塊PCB板放入操作臺中進行下一印刷循環。
T1100使用了SMC、松下、歐姆龍等進口元器件。
T1100配置進口線性導軌，具有操作方便、精度高、調校簡易，適用范圍廣等特點。
T1100采用了先進的PLC程序控制，具有控制精度高、故障率低等特點；

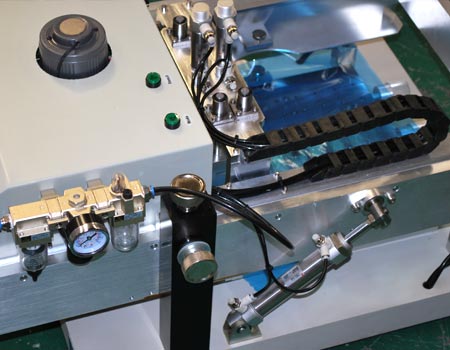

T1100模板支架的升降及刮刀的起落使用氣缸驅動，各氣缸的進、排氣口裝有速度控制閥，可方便的調整氣缸運動速度；
T1100刮刀的平刮動作由電機驅動，電機轉速可用電機調速器調整；
T1100刮刀支架在運動中采用了高精度直線導軌，保證刮刀運動準確平穩；

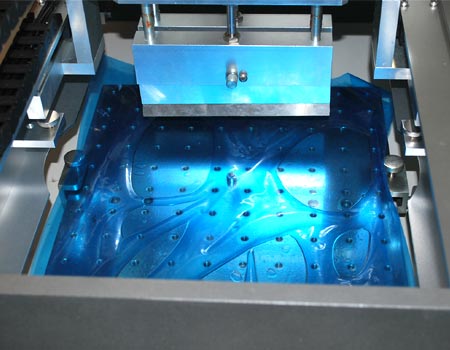

T1100刮刀為不銹鋼材質，懸浮式結構，能保證印刷過程中受力均勻。
T1100臺式絲印機操作方便，性能穩定，精度高，是中、小型電子企業在小批量、多品種生產線上理想的配套設備
【產品參數】：
|
型號 |
T1100 |
|
最大印刷面積 |
220 × 180mm；220×240mm（選配） |
|
建議模板尺寸 |
350×400mm，厚度20mm |
|
線路板厚度 |
0.2-2.0mm |
|
工作臺面積 |
300×300mm |
|
工作壓力 |
0.4-0.7 Mpa |
|
頂針固定孔間距： |
20mm 配套螺絲：M5 |
|
電源 |
AC220V 50Hz |
|
最大功率 |
60W |
|
調整范圍 |
X軸+10mm ；Y軸 ±4mm |
|
重復精度 |
±0.05mm |
|
理想最大印刷精度 |
0.4mm的QFP；大于0.4mm 球徑的BGA |
|
整機外形尺寸 |
740×554×400mm |
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
